11.5.3 JVMCI编译器接口

image-20211126123752046

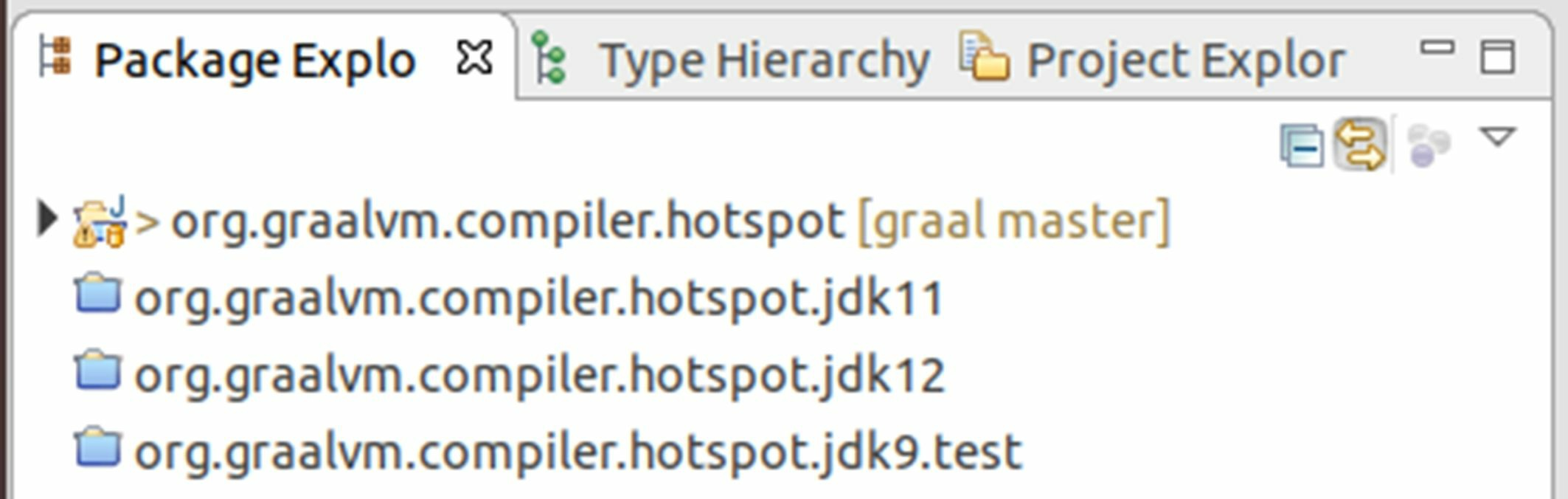

图11-11 手动关闭其他版本的工程

现在请读者来思考一下，如果让您来设计JVMCI编译器接口，它应该是怎样的？既然JVMCI面向的是Java语言的编译器接口，那它至少在形式上是与我们已经见过无数次的Java接口是一样的。我们来考虑即时编译器的输入是什么。答案当然是要编译的方法的字节码。既然叫字节码，顾名思义它就应该是“用一个字节数组表示的代码”。那接下来它输出什么？这也很简单，即时编译器应该输出与方法对应的二进制机器码，二进制机器码也应该是“用一个字节数组表示的代码”。这样的话，JVMCI接口就应该看起来类似于下面这种样子：

1
2
3
interface JVMCICompiler {
    byte[] compileMethod(byte[] bytecode);
}

事实上JVMCI接口只比上面这个稍微复杂一点点，因为其输入除了字节码外，HotSpot还会向编译器提供各种该方法的相关信息，譬如局部变量表中变量槽的个数、操作数栈的最大深度，还有分层编译在底层收集到的统计信息等。因此JVMCI接口的核心内容实际就是代码清单11-13总所示的这些。

代码清单11-13 JVMCI接口
1
2
3
4
5
6
7
8
9
10
11
12
13
14
interface JVMCICompiler {
    void compileMethod(CompilationRequest request);
}
interface CompilationRequest {
    JavaMethod getMethod();
}
interface JavaMethod {
    byte[] getCode();
    int getMaxLocals();
    int getMaxStackSize();
    ProfilingInfo getProfilingInfo();
    ...
    // 省略其他方法
}

我们在Eclipse中找到JVMCICompiler接口，通过继承关系分析，可以清楚地看到有一个实现类HotSpotGraalCompiler实现了JVMCI，如图11-12所示，这个就是我们要分析的代码的入口。

image-20211126123918694

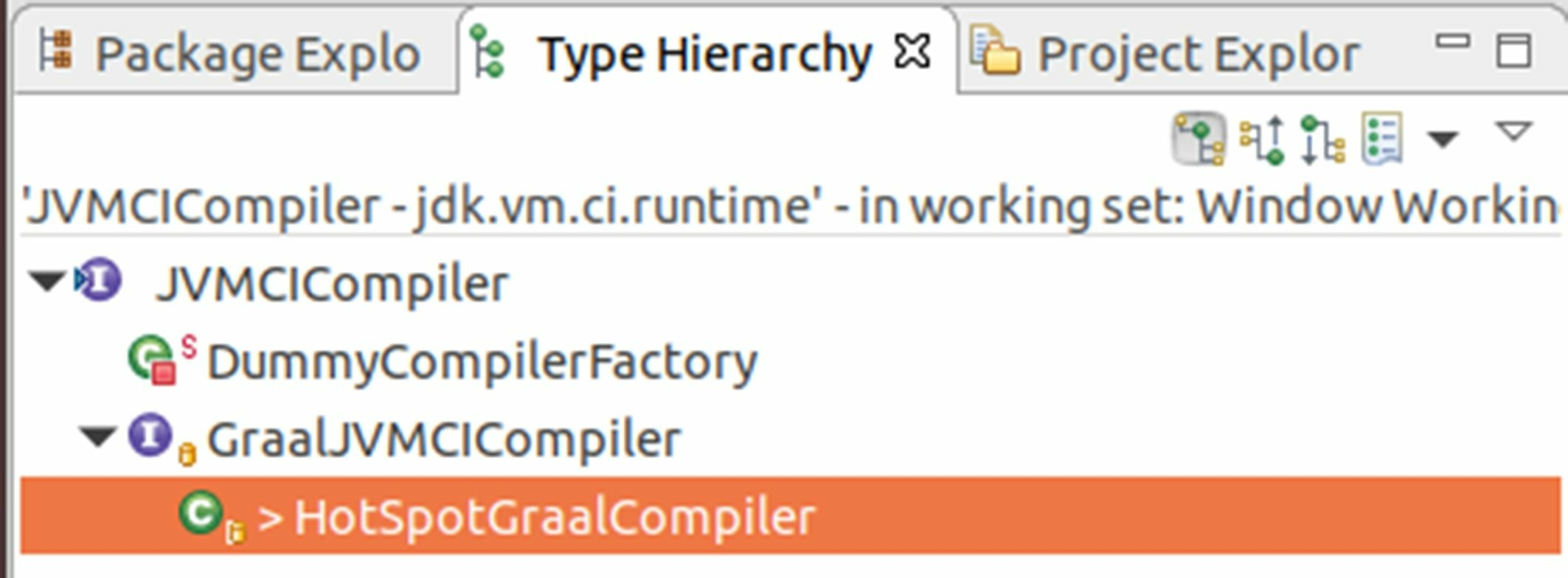

图11-12 JVMCI接口的继承关系

为了后续调试方便，我们先准备一段简单的代码，并让它触发HotSpot的即时编译，以便我们跟踪观察编译器是如何工作对的。具体代码如清单11-14所示。

代码清单11-14 触发即时编译的示例代码[^1]
1
2
3
4
5
6
7
8
9
10
public class Demo {
    public static void main(String[] args) {
        while (true) {
            workload(14, 2);
        }
    }
    private static int workload(int a, int b) {
        return a + b;
    }
}

由于存在无限循环，workload()方法肯定很快就会被虚拟机发现是热点代码因而进行编译。实际上除了workload()方法以外，这段简单的代码还会导致相当多的其他方法的编译，因为一个最简单的Java 类的加载和运行也会触发数百个类的加载。为了避免干扰信息太多，笔者加入了参数-XX： CompileOnly来限制只允许workload()方法被编译。先采用以下命令，用标准的服务端编译器来运行清单11-14中所示的程序。

1
2
3
4
5
6
7
8
9
10
$ javac Demo.java
$ java \
    -XX:+PrintCompilation \
    -XX:CompileOnly=Demo::workload \
    Demo
    ...
    193     1   3   Demo::workload (4 bytes)
    199     2   1   Demo::workload (4 bytes)
    199     1   3   Demo::workload (4 bytes) made not entrant
    ...

上面显示wordload()方法确实被分层编译了多次，“made not entrant”的输出就表示了方法的某个已编译版本被丢弃过。从这段信息中我们清楚看到，分层编译机制及最顶层的服务端编译都已经正常工作了，下一步就是用我们在Eclipse中的Graal编译器代替HotSpot的服务端编译器。

为简单起见，笔者加上-XX：-TieredCompilation关闭分层编译，让虚拟机只采用有一个JVMCI编译器而不是由客户端编译器和JVMCI混合分层。然后使用参数-XX：+EnableJVMCI、-XX： +UseJVMCICompiler来启用JVMCI接口和JVMCI编译器。由于这些目前尚属实验阶段的功能，需要再使用-XX：+UnlockExperimentalVMOptions参数进行解锁。最后，也是最关键的一个问题，如何让HotSpot找到Graal编译器的位置呢？

如果采用特殊版的JDK 8，那虚拟机将会自动去查找JAVA_HOME/jre/lib/jvmci目录。假如这个目录不存在，那就会从-Djvmci.class.path.append参数中搜索。它查找的目标，即Graal编译器的JAR包，刚才我们已经通过mx build命令成功编译出来，所以在JDK 8下笔者使用的启动参数如代码清单11-15所示。

代码清单11-15 JDK8的运行配置

1
2
3
4
5
6
7
8
9
-Djvmci.class.path.append=~/graal/compiler/mxbuild/dists/jdk1.8/graal.jar:~/graal/sdk/mxbuild/dists/jdk1.8/graal
-sdk.jar
-XX:+UnlockExperimentalVMOptions
-XX:+EnableJVMCI
-XX:+UseJVMCICompiler
-XX:
-TieredCompilation
-XX:+PrintCompilation
-XX:CompileOnly=Demo::workload

如果读者采用JDK 9或以上版本，那原本的Graal编译器是实现在jdk.internal.vm.compiler模块中的，我们只要用–upgrade-module-path参数指定这个模块的升级包即可，具体如代码清单11-16所示。

代码清单11-16 JDK 9或以上版本的运行配置
1
2
3
4
5
6
7
8
9
--module-path=~/graal/sdk/mxbuild/dists/jdk11/graal.jar
--upgrade-module-path=~graal/compiler/mxbuild/dists/jdk11/jdk.internal.vm.compiler.jar
-XX:+UnlockExperimentalVMOptions
-XX:+EnableJVMCI
-XX:+UseJVMCICompiler
-XX:
-TieredCompilation
-XX:+PrintCompilation
-XX:CompileOnly=Demo::workload

通过上述参数，HotSpot就能顺利找到并应用我们编译的Graal编译器了。为了确认效果，我们对HotSpotGraalCompiler类的compileMethod()方法做一个简单改动，输出编译的方法名称和编译耗时，具体如下（黑色加粗代码是笔者在源码中额外添加的内容）：

1
2
3
4
5
6
7
public CompilationRequestResult compileMethod(CompilationRequest request) {
    long time = System.currentTimeMillis();
    CompilationRequestResult result = compileMethod(request, true, graalRuntime.getOptions());
    System.out.println("compile method:" + request.getMethod().getName());
    System.out.println("time used:" + (System.currentTimeMillis() - time));
    return result;
}

在Eclipse里面运行这段代码，不需要重新运行mx build，马上就可以看到类似如下所示的输出结果：

1
2
3
4
97  1           Demo::workload (4 bytes)
……
compile method:workload
time used:4081

[^1]: 本节部分示例和图片来自于Chris Seaton的文章《Understanding How Graal Works-a Java JIT Compiler Written in Java》：https://chrisseaton.com/truffleruby/jokerconf17/。
